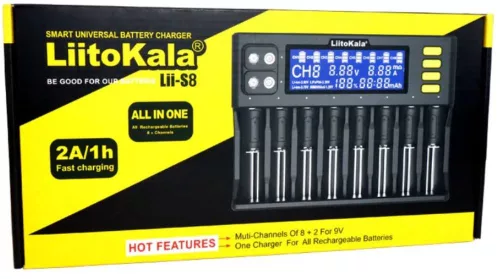

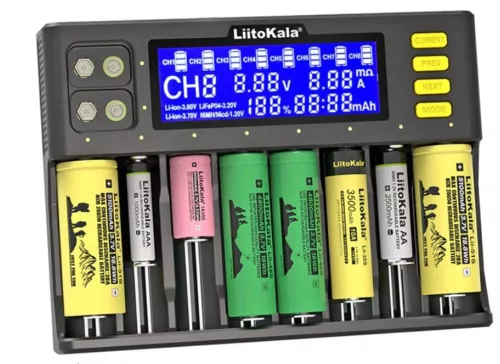

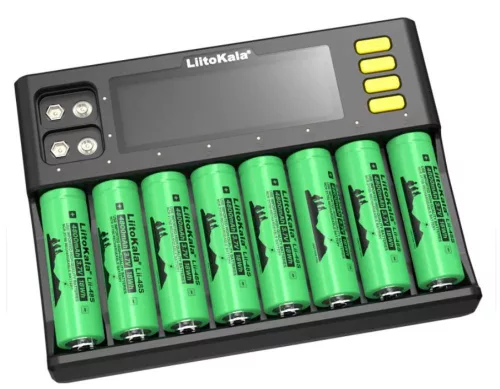

LiitoKala Lii-8S Ladegerät für 8 Batterien

Spezifische Parameter

Eingangsspannung: DC 12V / 4A
Ausgangsspannung: DC 4,2 V / DC 1,48 V / DC 3,65 V / DC 4,35 V / 9 V.

Ausgangsstrom
Ladestrom der Lithiumbatterie:
2000 mA * 4 / (300 mA / 500 mA / 700 mA / 1000 mA) * 8
Ladestrom des NiMH-Akkus: 500mA * 8
Ladestrom der 9-V-Batterie: 85 mA * 2

Batteriespezifikationen: 26650,21700,18650,18350, 20650,14500, AA, AAA, C, SC 9V usw.

Abschlussmethode: Intelligente Spannungsüberwachung
Abmessungen: 195 mm (Länge) * 142 mm (Breite) * 35 mm (Höhe).

Ii. Spezifikationen und Funktionen des Ladegeräts:
1. Dc12.0v 4.0A(Minimum) Eingang, intelligente Aufladung und Mikrocomputer-Management-System für jeden Tank;
2. Das größte Highlight dieses Ladegeräts ist, dass es schnell mit mehreren Kanälen von 2 Ampere zur gleichen Zeit und 9V Nickel-Metallhydrid-Ladebatterie aufladen kann;
3. Ladestrom hat fünf Stufen 0.30A/0.50A /0.70A /1.00A/2.00A;
4. Ladestrom:
4.1 Lithium-Ionen-Batterien (3,70 V / 3,80 V) und Lithium-Eisen-Phosphat-Batterien (3,20 V) auf Strom, nach dem Kauf von Batterie-Innenwiderstand durch die Erkennung von System automatische Konfiguration CURRENT Größe, wenn Sie die Ladung elektrische CURRENT Größe ändern können lange drücken CURRENT, zuerst zu blinken zeigen kurz, wenn CURRENT Wert nach der CURRENT-Taste, können Sie wählen, Ladestrom (A/A / 0. 50 0,30 0,70 2,00 1,00 A/A/A) (Hinweis: in der ersten 1/3/6/8 Steckplatz maximale Ladestrom ist 2,0 A, 1,0 A maximal in den ersten 2/4/5/7 Steckplätze). Der Ladestrom zwischen dem ersten und zweiten Steckplatz, dem dritten und vierten Steckplatz, dem fünften und sechsten Steckplatz und dem siebten und achten Steckplatz darf insgesamt 2A nicht überschreiten, d.h. wenn ein Steckplatz mit 2A geladen wird und die Batterie dann in den anderen Steckplatz eingesetzt wird, fällt der 2A-Strom auf 1A Ladestrom zurück; 4. Der Ladestrom der 2Ni-MH/Ni-Cd-Batterie (1,20V) ist auf 0,50A festgelegt, und der Strom kann nicht ausgewählt werden; 4.3 Die Nickel-Metallhydrid-Batterie (9,0V) kann an einem bestimmten Ort geladen werden, und zwei Batterien können gleichzeitig geladen werden. Der Ladestrom jedes Akkus beträgt etwa 85mA;
5. Während des Ladevorgangs kann die LCD-Anzeige das Batteriesymbol/CH und die Nut tao Batterietyp/Ladestrom A/V Batteriespannung, Ladezeit h/Ladekapazität mAh und Prozentsatz % / Batterieinnenwiderstand m Ω Daten; Wenn die Batterie voll ist, werden die Daten auf der LCD-Anzeige gespeichert und bei 100% angezeigt. Das Batteriesymbol bewegt sich nicht, wenn die Batterie voll ist. Jedes Steckplatzpaar sollte über rote und grüne LED-Anzeigen verfügen. Das rote Licht leuchtet während des Ladevorgangs, das grüne Licht leuchtet im Standby-Modus und nach Beendigung des Ladevorgangs, und das rote Licht blinkt als Warnung, wenn der Akku oder der Steckplatzkanal anormal ist (Kurzschluss/Verpolung usw.);
6. Das System kann automatisch Lithium-Batterien (3,70 V) und Nickel-Metallhydrid/Nickel-Cadmium-Batterien (1,20 V) erkennen. Drücken Sie die MODE-Taste, um Lithium-Eisenphosphat-Batterien 3,20 V und Lithium-Eisen-Batterien 3,80 V (IMR) manuell auszuwählen.
7. Mit der Aktivierungsfunktion von 0 V Spannung können 1,65-2,20 V nicht aufgeladen werden (aber es wird ein Aktivierungsstrom zum Aufladen fließen);
8. Es hat mehrere Sicherheitsschutzfunktionen, wie z.B. Überladung, Überentladung, Kurzschluss, Verpolung, etc. Zur gleichen Zeit kann es automatisch die schlechte Batterie intelligent zu identifizieren;
9. Lademodus: konstanter Strom und konstante Spannung.

Iii. Tasten und Display:

1. Die Taste: 1.1 Taste MODE (Lademodus) : Diese Taste ist die Auswahltaste für den Akkutyp. Klicken Sie auf MODE, um die Akkutypen auszuwählen (Li-Ion-3.70V, Li-Ion-3.80V und LifePO4-3.20V), aber andere Typen können nicht ausgewählt werden, wenn ni-MH/NICd-1.20V geladen werden. Während des Ladevorgangs kann durch langes Drücken der MODE-Taste der Akkutyp neu gewählt werden, die vorherigen Ladedaten werden jedoch nicht gespeichert.
1.2 Drücken Sie NEXT (nächster Kanal) : Diese Taste ist eine Abfragetaste für 1 bis 8 Kanäle. Drücken Sie diese Taste einmal, um die Ladedaten von einem niedrigen Kanal zu einem hohen Kanal (Richtung CH1CH8) anzuzeigen; drücken Sie diese Taste lange, um den Bildschirm in den Zustand der konstanten Beleuchtung zu versetzen, drücken Sie erneut lange, um die konstante Beleuchtung zu entfernen;
1.3 PREV (vorheriger Kanal): Diese Taste ist die Abfragetaste für 8 bis 1 Kanal. Wenn sie angeklickt wird, zeigt der Kanal die Ladedaten vom oberen Kanal zum unteren Kanal (Richtung CH8CH1) an; drücken Sie diese Taste lange, um den Bildschirm in den Zustand der konstanten Beleuchtung zu versetzen, drücken Sie sie erneut lange, um die konstante Beleuchtung zu entfernen;
1.4 CURRENT (CURRENT-Einstellung): Diese Taste dient zur Auswahl des Ladestroms; das System konfiguriert den Strom automatisch entsprechend dem Innenwiderstand der Batterie. Um den Ladestrom eines Kanals zu ändern, klicken Sie auf NEXT oder PREV, um den Kanal anzuzeigen, und drücken Sie dann lange auf CURRENT. Wenn der CURRENT-Wert blinkt, drücken Sie kurz auf CURRENT, um die Ladestromstärke des Kanals zu ändern. Um den Ladestrom für alle Batteriekanäle gleich einzustellen, drücken Sie zuerst lange auf CURRENT und dann kurz auf CURRENT, während der Batterietyp noch blinkt. Zu diesem Zeitpunkt ist der CURRENT-Wert für alle Kanäle gleich.

2. LCD-Anzeige und Kontrollleuchte:
2.1 Nachdem das Ladegerät an das Stromnetz angeschlossen wurde, zeigt die LCD-Anzeige für etwa 3 Sekunden Null an. In der Zwischenzeit leuchtet die dem Kanal entsprechende Anzeigeleuchte zuerst rot, dann grün und schließlich aus. Wenn Null angezeigt wird, leuchtet das grüne Licht immer auf; Standby; 9V-Ladekanal-Anzeige leuchtet immer grün zum Laden;
2.2 beim Testen einer Batterie, LCD wird ein Batterie-Symbol/CH und die Nut Nut tao Zelltypen (Li - ion - 3,70 V, die Li - ion -, LiFePO4-3,20 V, 3,80 V Ni MH/Nicd - 1,20 - V)/Ladestrom A/V Batteriespannung, Ladezeit mAh und h / Volumenprozent % / Batterie Innenwiderstand m Ω Daten, wie die ausgewählte Art von Akku (zum Beispiel 3. 20 V / 3,80 V oder Standard) und Ladestrom nach dem Anhalten des Betriebs blinkt der Akkutyp 7, etwa 9 Sekunden nach dem formalen Aufladen des Akkus, Zu diesem Zeitpunkt steigt das Akkusymbol Zyklusleiter, was anzeigt, dass der Ladevorgang läuft, und die entsprechende Kanalanzeige leuchtet rot;
Während des Ladevorgangs können Sie auf NEXT oder PREV klicken, um die Batterieparameter der einzelnen Steckplätze abzufragen. Wenn der LCD-Bildschirm dunkel ist, können Sie durch Anklicken einer beliebigen Taste den Bildschirm aufleuchten lassen; durch langes Drücken der Tasten NEXT oder PREV wird der LCD-Bildschirm in den Normalzustand versetzt; wenn das Batteriesymbol vollständig geladen ist, wird es zu 100% angezeigt. Die Ladeparameter werden gespeichert und die Kontrollleuchte leuchtet immer grün.
2.3 Wenn anormale Bedingungen (Kurzschluss/Verpolung usw.) in der Batterie oder im Kanal erkannt werden, erscheint auf dem Bildschirm CH, Err, alle Batteriesymbole und das Batteriesymbol des entsprechenden Kanals blinken im vollen Raster, und die entsprechende Anzeigeleuchte blinkt zur Warnung rot. Wenn der 9V-Ladekanal eine anormale Batterie oder einen anormalen Kanal erkennt (Kurzschluss/Verpolung usw.), ändert sich die Anzeige auf dem Bildschirm nicht, aber die rote Lampe leuchtet immer gleichzeitig.
